Установка резистор-обманки CAN-BUS MTF,Sho-me.

Установка резистор-обманки CAN-BUS MTF,Sho-me.

При установке светодиодных ламп LED в автомобиль владельцы сталкиваются с проблемой, которую легко можно решить с помощью резисторов (обманок).

КупитьCAN-BUS MTF,Sho-me..

Первый случай:

Установка светодиодных ламп в поворотники, реле поворотов срабатывает чаще, как будто вышла из строя какая нибудь лампа. Происходит это по тому, что реле поворотов расчитанны на стандартные галогеновые лампы, мощность которых может быть в диапазоне от 1W до 22W. Светодиодные лампы потребляют от 0.1 W до 6W(Сверх яркие диоды).

Установка светодиодных лампУстановка светодиодных лампУстановка светодиодных ламп

Установка резисторов(обманок) даёт возможность использовать светодиодные лампы параллельно с обычными  (2 светодиодные лампы и 2 галогеновые), то рассмотрим вариант подключения резисторов (обманок) ).



 Для для рассчёта возьмём стандартный автомобиль, у которого установлены 2 лампы поворотников в передних фарах, 2 повторителя поворотов на крыльях и 2 лампы поворотников в задних фонарях. Далее нам необходимо определить тип лампы: обычно в фарах и фонарях используются лампы мощностью 21W, а в повторителях на крыльях или зеркалах - мощностью 5W.

У нас получается 4*21W+2*5W. Расчётная мощность реле 94W. При такой мощности реле включает поворотники 1 раз каждые 0.5 секунды. При замене только передних ламп и ламп в повторителях на светодиодные, суммарная мощность ламп равна 2*3W+2*1W+2*21W = 50W . При такой мощности реле будет срабатывать каждые 0.27 секунды, или, почти в 2 раза чаще. На данный момент существуют резисторы мощностью 25W и 50W. Необходимо дополнить цепь приблизительно до 94W. При этом не стоит забывать, что резисторы необходимо устанавливать как на каждую сторону.  Выбраны резисторы по 25W 2штуки. После включения резисторов в цепь, считаем суммарную мощность: 4*3W+2*1W+2*21W +2*25W = 100W. При такой мощности реле будет срабатывать 1 раз в 0.52 секунды, что практически совпадает с первоначальным временем.

Второй случай:

Проблема с бортовым компьютером. Во многих современных автомобилях стоит система определения неисправности ламп, которая сигнализирует о том, что какая-либо лампа вышла из строя. В других, более продвинутых системах, происходит отключение электропитания поврежденной сети.
При замене ламп на светодиодные, данные системы сигнализируют о том, что лампа перегорела. Происхдит это по тому, что светодиодные лампы потребляют намного меньше энергии чем галогеновые (на которые данная система и расчитана). К примеру, вместо 55W противотуманной фары всего 7.5W.
Выходом из ситуации являются всё те же резисторы (обманки). Установка резистора, мощностью 55W,  к имеющимся в светодиодной лампе 7.5W даст в сумме 62.5W, что не выходит за рамки погрешностей таких систем контроля (их погрешность ~20-30% от номинала).

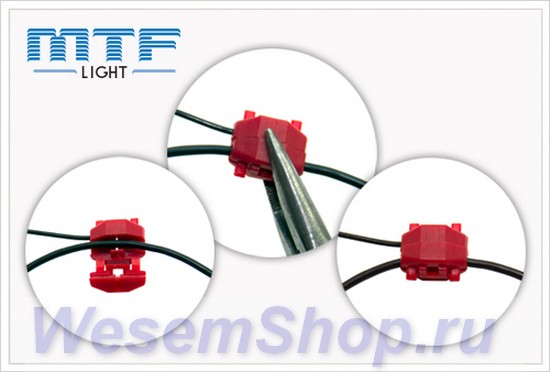

Установка резисторов (обманок) осуществляется с помощью коннекторов, которые входят в комплект поставки. Они не повреждают провода (при установке происходит неболшой разрез изоляции провода, что обеспечивает электрический контакт с проводником). При демонтаже незаметны следы их установки.

БЛОК CAN-BUS для автомобильных светодиодных ламп T10(W5W), Т4 и C5W

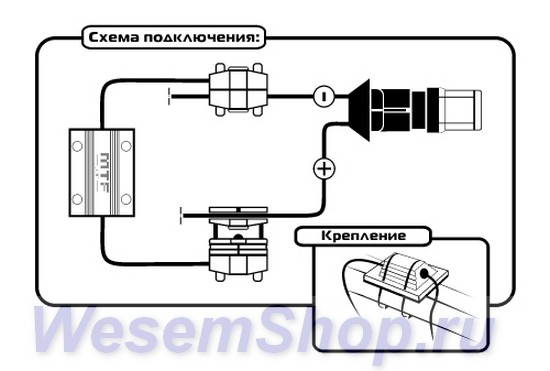

Принципиальная схема установки Резисторов обманок

БЛОК CAN-BUS для автомобильных светодиодных ламп T10(W5W), Т4 и C5W

От источника питания через выключатель (или реле), по средством 2х проводов "+" и "–" к лампе подаётся ток. Подключение резистора в цепь производится параллельно. То есть, один из проводов резистора, по средствам коннектора, присоеденяется к плюсовому проводу, второй провод резистора присоединяется к минусовому. Вследствие чего получается стабильная система, отвечающая заводским характеристикам.
